Hilmantorin valaistus- ja sähkösuunnittelu

Tietoa projektista

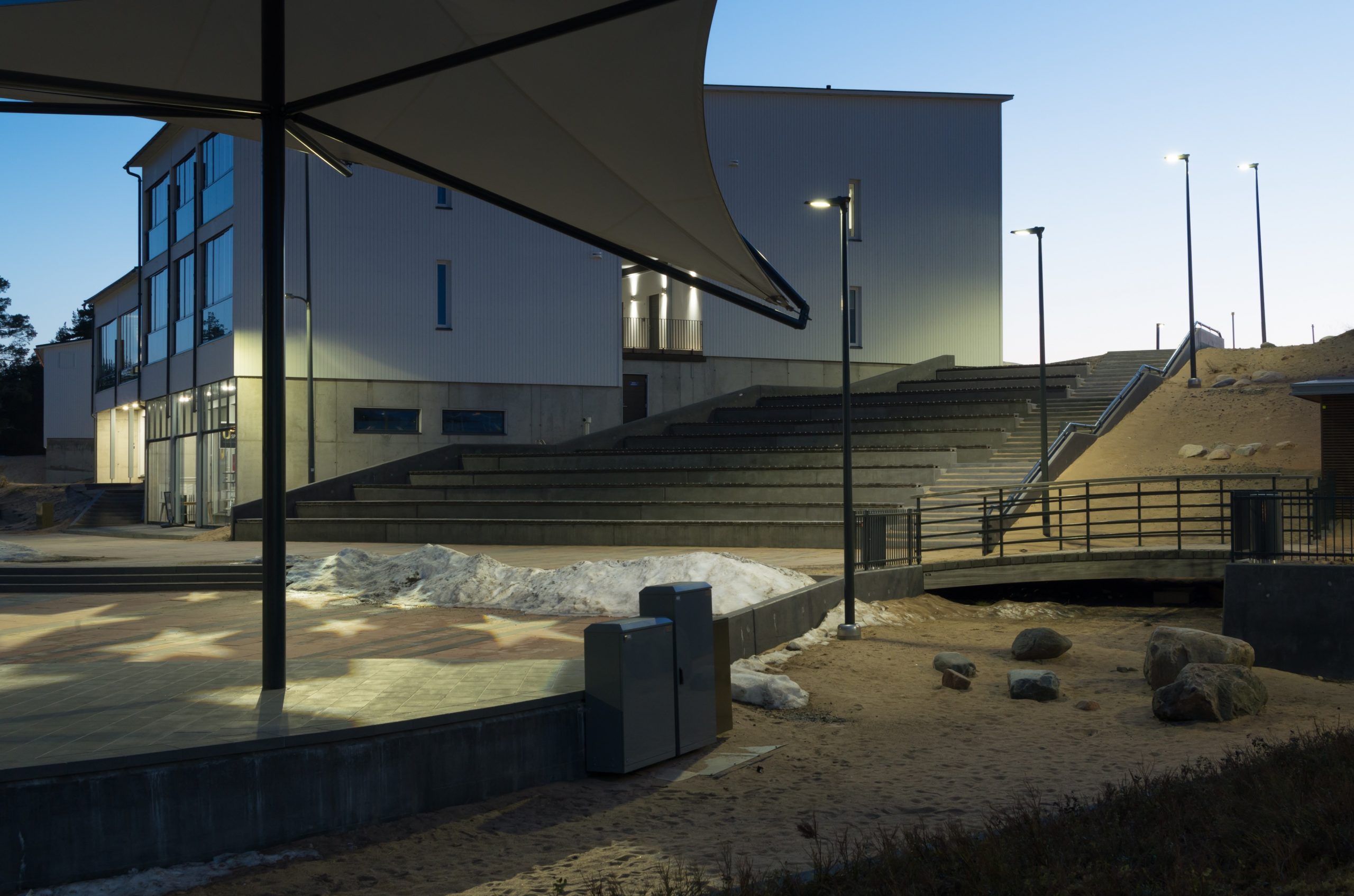

Kalajoen Hiekkasärkän hotellin ja kylpylän edusta saneerataan palvelemaan paremmin alueella liikkuvia ihmisiä sekä paikallisia yrityksiä. Jatkossa kylpylän ja hotellin edustalta kiertää katuosuus, jonka varrella kulkevat kevyenliikenteenväylät ja autojen pysäköintipaikat. Aiempi suuri pysäköintialue korvautuu tapahtumatorialueella, johon tulee esiintymislavan ja lasten leikkipaikan lisäksi myyntikojuja ja oleskelualueita.

FIXULUX Oy teki kohteeseen valaistus- ja sähkösuunnittelun, joiden pohjalta sähköurakoitsijat antoivat tarjouksensa kohteen sähköurakoinnista. Valaistussuunnitelma piti sisällään aluevalaistuksen suunnittelun sekä muutamia erikoisvalaistuskohteita. Osana valaistussuunnittelua tehtiin valaistuslaskenta, jonka avulla valaisinten ja valaisinpylväiden määrää vähennettiin aiemmasta suunnitelmasta. Valaisinten ja valaisinpylväiden vähentämisellä tullaan saavuttamaan säästöjä sekä rakennus- että elinkaarikustannuksissa. Aluevalaistukseen valittiin ledivalaisimet, joissa valaisinkohtainen ohjaus sisältyi tuotteiden hintaan. Valotehot optimoitiin kohteeseen sopivaksi, jotta valaisinkohtaisella ohjauksella valotehot saataisiin tarvittaessa mahdollisimman matalaksi sammuttamisen sijaan. Hotellin päätyseinään sekä torialueen pintaan suunniteltiin valokuviot Gobo-valonheittimillä. Valonheittimet sijoitetaan yhteen korkeaan pylvääseen, josta ne häikäisevät mahdollisimman vähän alueella liikkuvia ihmisiä sekä lähistöllä sijaitsevien huoneistojen ikkunoita. Torialueen keskellä sijaitsevalle suurelle puulle suunniteltiin korostusvalaistus. Suunnitteluun kuului myös sähkökeskuksen suunnittelu, jolta jaetaan sähköä alueen valaistukselle, myyntikojuille ja esiintymislavalle, sekä alueelle mahdollisesti tuleville autolämmityspaikoille, sähköautojen latauspisteille ja kioskille.

FIXULUX Oy:n tehtävät hankkeessa:

  • valaistus- ja sähkösuunnittelu
  • kustannusarvion tekeminen
  • työaikainen suunnittelupalvelu

Valaistus- ja sähkösuunnittelun asiakirjat:

  • Dokumenttiluettelo
  • Työkohtaiset laatuvaatimukset
  • Yleiskartta
  • Suunnitelmakartta (pdf/dwg)
  • Määräluettelo ja kustannusarvio
  • Pylväs- ja valaisinluettelo
  • Suojaputkiluettelo
  • Keskuksen pääkaavio
  • Ryhmitystaulukko
  • Kuormitustaulukko
  • Verkon sähkötekniset mitoitukset
  • Valaistuslaskennan tulokset
